IES7120 20口网管型导轨交换机 -

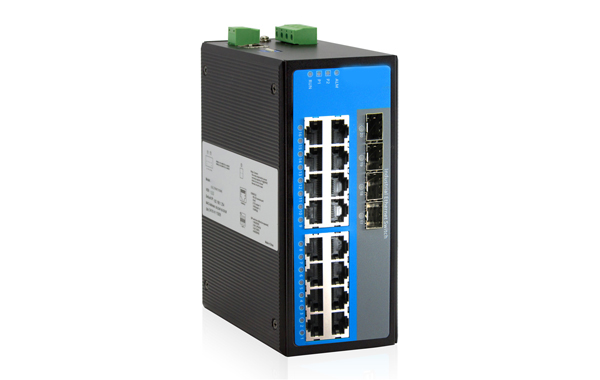

IES7120 20口网管型导轨交换机
- 型号IES7120-4GS
- 品牌3onedata
- 价格电联
该产品是一款高性能，高性价比工业级网管型工业以太网交换机。该产品提供有 12 个10Base-T/100Base-TX 以太网电口和 4 个 100Base-FX 光口、4 个 SFP 插槽接口的千兆光口。该产品具有标准的
规 格技术
标准：IEEE802.3、IEEE802.3u、IEEE802.3x
IEEE802.3z、 IEEE802.1Q、IEEE802.1p
流控：IEEE802.3x流控、Back Pressure
协议：ARP、ICMP、TCP、DHCP、HTTP、Telnet、
SW-Ring、RSTP、SNMP
功能
交换机功能：SW-Ring、QOS、802.1QVLAN、RSTP、
SNMP、端口汇聚、静态多播过滤、端口镜像、
带宽管理、广播风暴抑制、端口流量统计、在
线升级、上传下载配置文件、用户名登入系统
等。
SW-Ring：支持 Single、Couple、Chain、Dual homing
等环网结构
接口
百兆电口：10Base-T/100Base-TX自适应RJ45口，全
双工/半双工自适应或强制工作模式，支
持MDI/MDI-X自适应
百兆光口：100Base-FX，接口SC/ST/FC可选
千兆接口：1000Base-X，SFP接口
Console口：CLI命令管理口（RS-232），RJ45
告警端口：2芯7.62mm间距接线端子，
1路继电器告警信息输出
传输距离
双绞线：100M（标准 CAT5/CAT5e 线缆）
光纤：多模 850nm/2Km
多模 1310nm/2Km/5Km
单模 1310nm/20/40/60Km
单模 1550nm/80/100/120Km
交换属性
百兆转发速度：148810pps
千兆转发速度：1488100pps
传输方式：存储转发
系统交换带宽：12.8 G
缓存大小：3M
MAC地址表：8K
指示灯
电源指示灯：P1、P2
告警指示灯：ALARM
设备运行状态指示灯：RUN
百兆端口连接/运行状态指示灯：Link/Act（1~16）
千兆端口连接/运行状态指示灯：Link/Act（G1~G4）
电源
输入电压：24VDC（12VDC~48VDC）
接入端子：4芯7.62mm间距接线端子
空载功率：10.85W@24VDC
满载功率：13.42W@24VDC
电源支持双电源冗余
电源支持内置过流4.0A保护
电源支持无极性
机械特性
外壳：IP40等级保护，金属外壳
安装：DIN导轨式安装
重量：1016g
尺寸（长×宽×高）：160mm×130mm×70mm
工作环境
工作温度：-40 ℃～75 ℃
存储温度：-40 ℃～85 ℃
工作湿度：5%～95%（无凝露）
行业标准
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-4 (EFT) ，Level 4
EN61000-4-5 (Surge) ，Level 4
冲击：IEC 60068-2-27
自由落体：IEC 60068-2-32
震动：IEC 60068-2-6
质保
保修期：5年
